廢氣焚燒爐陶瓷纖維模塊保溫方案詳解
時間：2020-03-05 07:13:20 瀏覽：1014
廢氣焚燒爐，也叫RTO爐，是一種將有害氣體燃燒分解的設備。該設備利用輔助燃料燃燒所發生熱量，把可燃的有害氣體的溫度提高到反應溫度，發生氧化分解，從而達到減少有害氣體排放的目的。
隨著焚燒技術的不斷提高，廢氣焚燒爐也朝著資源利用方面發展。利用焚燒產生的余熱進行發電和生產過熱蒸汽，不僅可以解決用電和用氣需求，還可以節約能源，實現能源再利用，促進經濟的可持續增長。
廢氣焚燒爐（RTO）的保溫，業已從傳統的澆注結構向輕質節能的耐火棉爐襯轉變，即我們所說的陶瓷纖維模塊復合結構。以常規的RTO項目為例，具體保溫方案如下：
保溫工程類型：蓄熱式廢氣焚燒處理爐（RTO）
爐體尺寸：長度 6.42 米，寬度 1.74 米，高度 4.325 米
爐體溫度：上部燃燒室最高溫度 850℃，下部蓄熱室最高溫度約 750℃。
需要解決的問題：采用陶瓷纖維絕熱保溫材料，保溫以后壁板外壁溫度不高于 60℃，確保絕熱襯里高節能，長壽命。
爐體保溫技術方案
1. 燃燒室保溫結構
采用陶瓷纖維作為內部保溫材料，總厚度 250mm，結構依次為 —200mm： 1260 型陶瓷纖維模塊 —50mm： 1050 型陶瓷纖維毯（2 層 30mm 壓縮），纖維模塊的金屬固定件采用 SUS304 不銹鋼
2. 蓄熱室保溫結構
采用硅酸鋁纖維作為內部保溫材料，總厚度 200mm，結構依次為 —150mm： 1260 型陶瓷纖維模塊 —50mm： 1050 型陶瓷纖維毯（2 層 30mm 壓縮），纖維模塊的金屬固定件采用 SUS304 不銹鋼
3. 蓄熱室下部風道
采用硅酸鋁纖維作為內部保溫材料，總厚度 100mm，結構依次為 —50mm： 1260 型纖維板 —50mm： 1050 型陶瓷纖維毯， 纖維固定用金屬件采用 SUS304 不銹鋼。

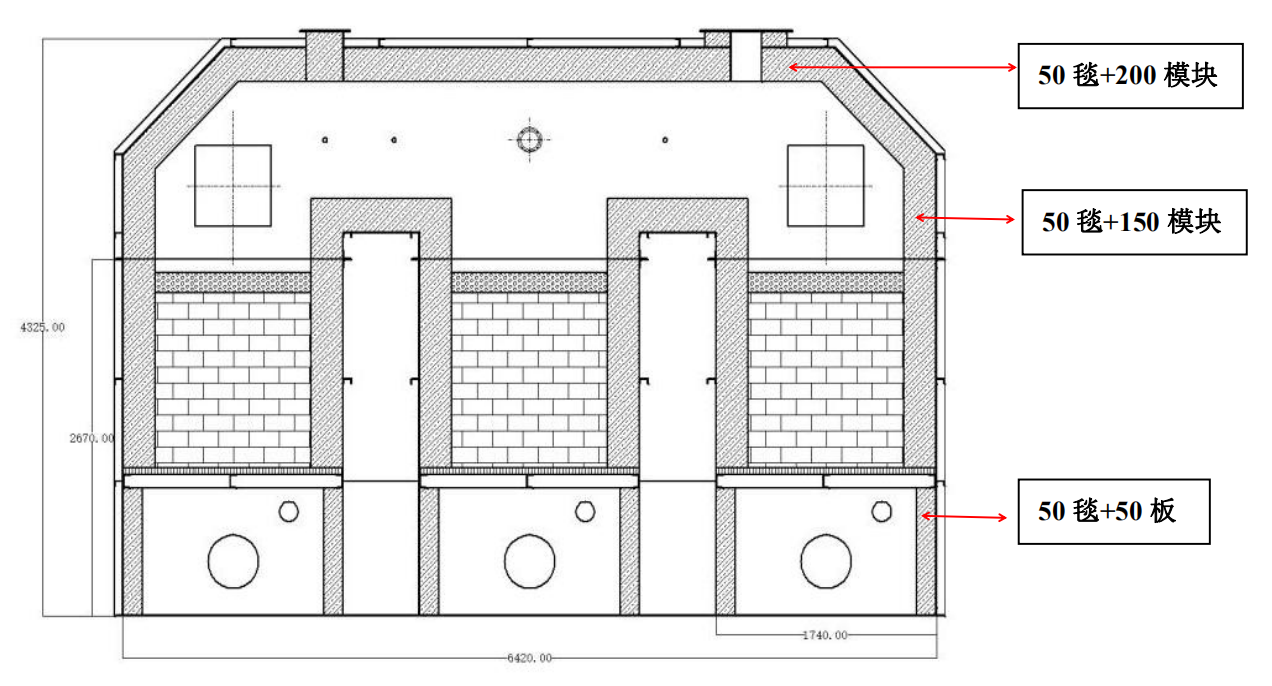

方案結構示意圖
