臺車式加熱爐陶瓷纖維模塊保溫方案
時間：2020-07-13 07:03:32 瀏覽：974

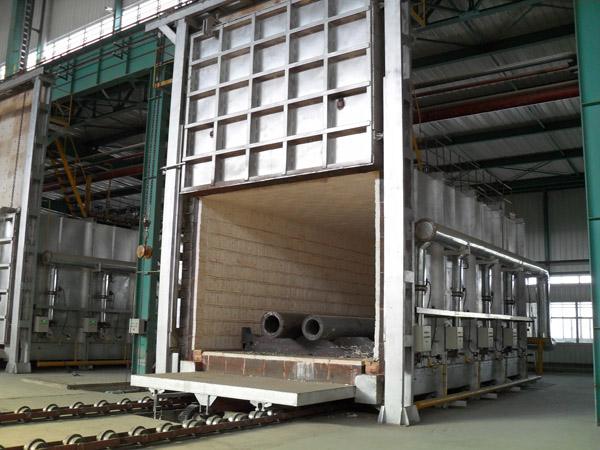

臺車式爐爐型可分為臺車式加熱爐和臺車式熱處理爐，屬于間隙式變溫爐。爐子由爐膛、可升降爐門和可移動臺車機構三部分構成。
2、臺車爐工況
根據爐內溫度不同可分為臺車式熱處理爐和臺車式加熱爐,熱處理爐爐溫為650-1150℃，加熱爐爐溫為1250-1300℃。臺車式爐加熱用燃料一般為煤氣或天然氣。
3、爐襯保溫方案（材質+厚度）
A、內襯選材
根據爐體工作溫度、爐內燃?xì)鈿夥铡?/span>經濟性、安全性等因素及多年的實踐經驗,加熱爐爐襯材料如下：加熱爐爐頂、爐墻多采用含鋯型陶瓷纖維模塊,背襯可采用高純型或高鋁型陶瓷纖維毯,爐門及爐門以下采用纖維澆注料,熱處理爐爐頂、爐墻多采用高純型或高鋁型陶瓷纖維模塊,背襯可采用標準型或高純型陶瓷纖維毯,爐門及爐門以下多采用纖維澆注料。
B、內襯保溫厚度
各種工業爐壁襯的保溫厚度主要取決于對爐壁外表面溫度的要求,一般需經過熱工計算來確定較小保溫厚度,然后根據安全性、經濟性等因素,終確定合理的保溫厚度,結合多年來對臺車式爐壁襯的應用經驗,推薦保溫厚度為加熱爐280~350mm，熱處理爐:250~300mm。

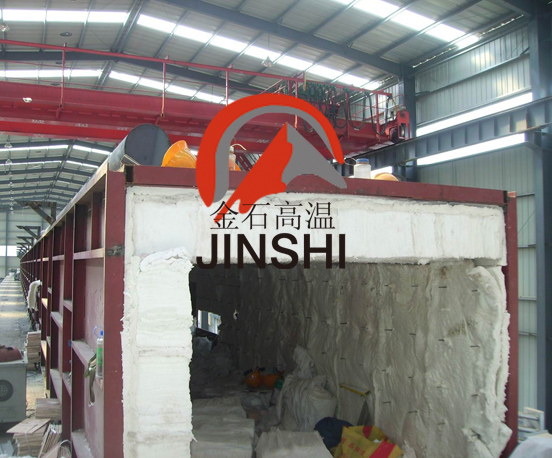

4、保溫爐襯結構
根據臺車式爐的工況條件,推薦壁襯采用層鋪、疊砌復合結構壁襯中所用錨固件結構型式推薦。纖維組件類型可采用角鐵式
