步進梁式加熱爐高溫解決方案
時間：2020-07-13 07:05:08 瀏覽：1041

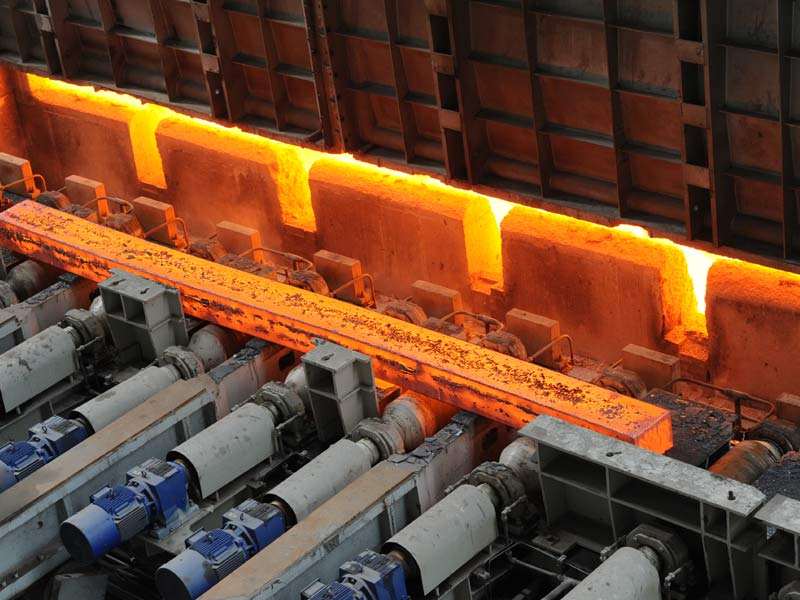

步進梁式爐,屬連續式爐。爐膛內溫度區段分為預熱、加熱(高溫)、均熱(保溫)段。步進梁為水冷梁(少數為汽化冷卻及高壓水高溫冷卻的熱介質冷卻梁)或耐熱鋼梁。多用于長工件熱處理中的淬火、正火前加熱以及回火熱處理加熱。爐溫在900-1300℃,燃料有煤氣、重油。
2、爐內工況條件
爐溫在900-1300℃,燃料有煤氣、重油
3、壁襯材質及保溫厚度的確定
A、壁襯材質:根據步進式爐各工作段的工芑操作溫度及操作特點,硅酸鋁纖維壁襯(指全纖維結構)僅適用于預熱段,另外,陶瓷纖維毯、陶瓷纖維氈、陶瓷纖維板等產品可與耐火澆注料、輕質磚等構成復合內襯用于均熱段、加熱段及水梁包扎使用耐熱鋼梁的步進梁弌爐,受梁的材質所限,爐溫一般不超過1050℃)。爐墻和爐頂可使用鋯鋁型、含鋯型陶瓷纖維模塊和陶瓷纖維毯疊砌爐襯。
B、保溫厚度的確定:采用陶瓷纖維壁襯,厚度在250-350之間,即能達到較好的隔熱節能效果。
4、推薦壁襯結構形式
作為能采用全纖維結構的預熱段常采用平鋪陶瓷纖維毯與疊砌陶瓷纖維模塊的復合內襯。平鋪背襯采用陶纖針刺毯，施工時焊接耐熱不銹鋼錨固件，壓入快速卡片固定，平鋪2~3層，厚度一般為50~80mm。疊砌工作層采用經陶瓷纖維針刺毯折疊壓縮而成的陶瓷纖維模塊及預制組件（包括吊掛式、滑推式、角鐵式結構）。纖維組件的厚度一般為200-270mm。
另外,預熱段壁襯也可采用復合纖維噴涂?jī)?nèi)襯。背襯噴涂纖維可用普通型或標準型,工作熱面層則用高鋁或鋯鋁型纖維,厚度分別為50~80mm和160~200mm,并預埋耐熱保溫釘和根據施工層逐層壓入快速卡片和耐熱鋼絲固定內襯。
5、壁襯中所用錨固件結構型式推薦
材質1Cr18Ni9Ti或Cr25Ni20

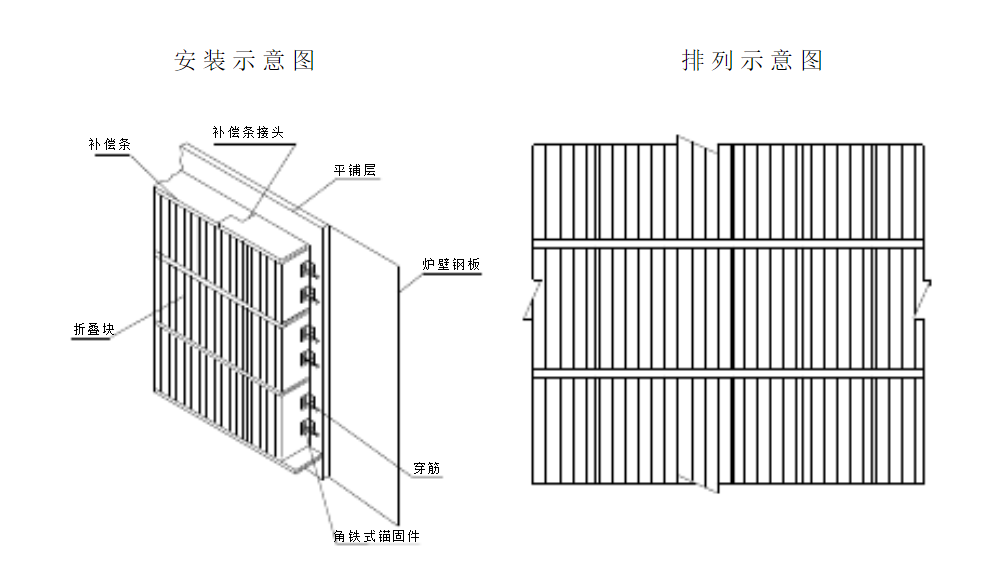

6、纖維壁襯安裝排列方式
平鋪陶瓷纖維毯背襯是把以卷狀供貨的陶纖毯攤開拉直,平壓到爐壁鋼板上,并壓入快速卡片固定。層間要求錯縫距離大于100mm,避免直通縫。
疊砌陶瓷纖維模塊,沿折疊方向順次同向排列,排與排之間加纖維毯以補償折疊塊組件高溫下的收縮,折疊塊采用“人字架”和“角鐵式”錨固件加穿筋進行固定。
纖維噴凃壁襯系采用專用噴涂機將纖維噴涂到爐墻上的一種壁襯結構形式,施工時,可沿襯里厚度方向分層噴凃,用鋼絲拉網和壓入快速卡片固定后,再噴涂下一層。然后一層需覆蓋錨固件。
