陶瓷纖維模塊之絕熱性能
時(shí)間：2020-01-17 02:52:32 瀏覽：674

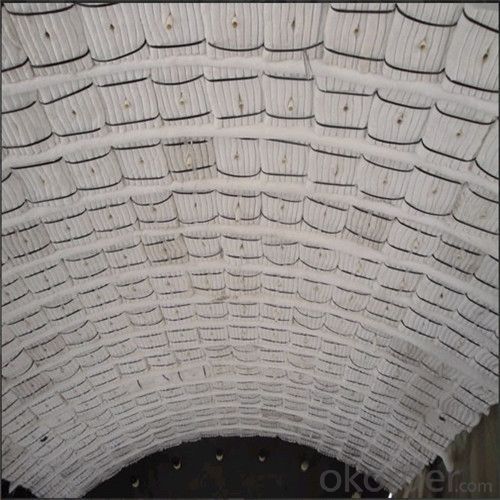

陶瓷纖維模塊是纖維狀的耐火材料，比一般低導(dǎo)熱率耐火材料具有更優(yōu)良的絕熱性能。
陶瓷纖維的絕熱性能
陶瓷纖維優(yōu)良的絕熱性能取決于其較低的導(dǎo)熱系數(shù)和較小的蓄熱量。
陶瓷纖維模塊的基材--絮棉，是由固態(tài)纖維和空氣組成 的混合結(jié)構(gòu)，氣孔率高達(dá)90%以上，具有 接近空氣的導(dǎo)熱率。靜止空氣常溫下的導(dǎo) 熱系數(shù)僅0.0255W/ (rrvK)。因此陶瓷纖 維是一種具有低導(dǎo)熱率和低熱容量的絕熱 材料。 陶瓷纖維的導(dǎo)熱系數(shù)是一個(gè)變量。其大小 與溫度、密度、渣球含量、纖維直徑、纖維 濕度、纖維方向、使用氣氛有關(guān)。
它的主要 特點(diǎn)是：
a.陶瓷纖維及其制品的導(dǎo)熱系數(shù)隨溫度 升高而增大；
b.陶瓷纖維及其剛性制品的容重<0。35g /cm3時(shí)，導(dǎo)熱系數(shù)隨密度的增大而減?。?/span>
c.陶瓷纖維及其剛性制品的容重>0。35g /cm3吋，導(dǎo)熱系數(shù)隨密度的增大而增大；
d.陶瓷纖維及其柔性制品的容重<0.096 g/cm3吋，導(dǎo)熱系數(shù)隨密度的減小而增大；•
e.陶瓷纖維及其柔性制品的容重>0.096 g/cm3時(shí)，導(dǎo)熱系數(shù)隨密度的增大而減?。?當(dāng)容重達(dá)到0。24?0。35g/cm3時(shí)，導(dǎo)熱 系數(shù)不再減小而出現(xiàn)增大的趨勢(shì)。
f.在一定的密度條件下，渣球含量增加，導(dǎo) 熱系數(shù)增大；
g.在一定的密度條件下，纖維直徑愈小， 導(dǎo)熱系數(shù)愈??；
h.在一定的密度條件下，纖維濕度愈大， 導(dǎo)熱系數(shù)愈大；
i.在一定的密度條件下，熱流方向與纖維 垂直吋的導(dǎo)熱系數(shù)大于熱流方向與纖維平 行時(shí)的導(dǎo)熱系數(shù)；
j.在一定的密度條件下，陶瓷纖維環(huán)境氣 氛中的氣體導(dǎo)熱系數(shù)愈大，陶瓷纖維的導(dǎo) 熱系數(shù)愈大；
