多晶莫來石貼面塊在燃油軋鋼加熱爐實驗效果
時間：2020-08-11 08:58:55 瀏覽：580

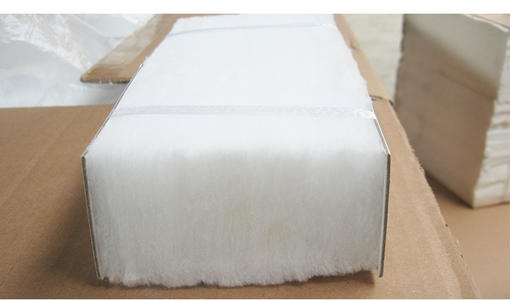

多晶莫來石貼面塊，也叫晶體纖維條塊，屬于耐火纖維里耐溫較高的一種，使用溫度可達1400度，不含結合劑，耐溫高，導熱低，是高溫爐膛保溫常用的耐火材料。
實驗對象：中型燃油連續(xù)軋鋼加熱爐頂，該爐子生產能力為50~60t/h，最高爐溫1350度，燃料為重油。
實驗方案：爐頂整體澆注黏土澆注料280mm+輕質外保溫澆注料70mm，將50mm厚的莫來石多晶貼面塊，采用硅溶膠和二氧化硅超細粉混合，凸起粘貼在爐頂上，莫來石纖維3個側面受到高溫爐氣沖刷。
實驗結果：136天連續(xù)高溫加熱后，多晶莫來石纖維邊緣無脫落或翹起，外觀無明顯變化，纖維表面吸附了煙塵形成薄薄的灰色保護層，去除后莫來石纖維仍呈白色，彈性較好。取下后的纖維在高倍顯微鏡下表面光滑，無收縮現(xiàn)象。
結論：多晶莫來石貼面塊在1350度的火焰爐內長期使用后，無收縮結晶現(xiàn)象，彈性良好，可應用于1350度的高溫爐膛。
