冷軋全氫罩式退火爐加熱罩保溫方案 陶瓷纖維毯
時間:2018-12-14 00:40:34 瀏覽:525

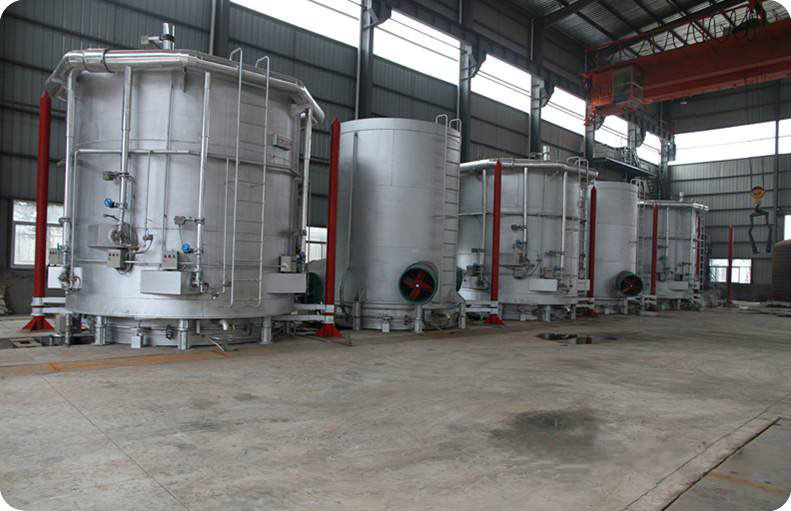

罩式爐加熱罩為圓筒狀結構,內襯耐火材料,火焰爐在加熱罩下部通常沿切線布置2排或3排燒嘴。上部為耐火陶瓷纖維模塊+陶瓷纖維毯,下部為耐火纖維復合預制磚。在冷軋板卷成品前的再結晶退火過程中,全氫強對流罩式爐生產周期月42h,加熱時間約22h,這就決定了加熱罩為周期性工作,頻繁經受加熱-冷卻的熱沖擊和頻繁起吊的機械沖擊,因此要求內襯材料具有良好的耐急冷急熱性、耐機械振動性、良好的保溫隔熱性、較高的熱敏性、耐高溫、重量輕等特點。

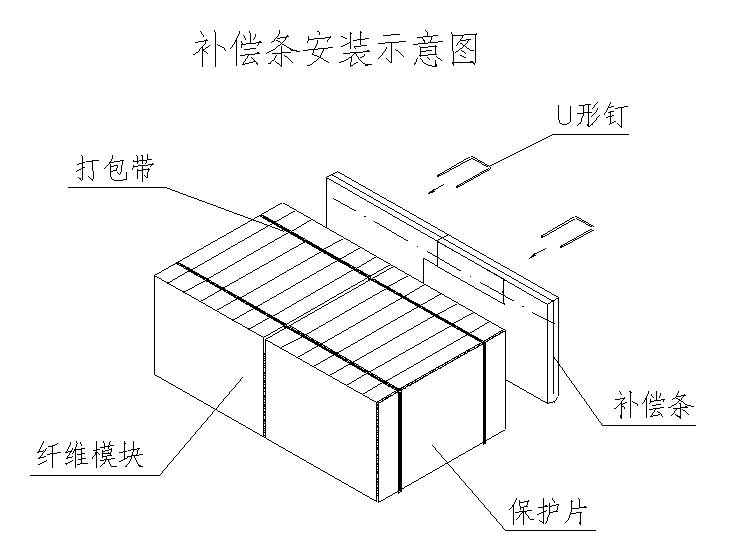

1)陶瓷纖維毯+陶瓷纖維模塊的應用。陶瓷纖維模塊具有耐火材料和保溫材料的雙重優點。它具有重量輕、熱穩定性能好、耐熱震動和機械振動、熱傳導率低、熱容量小的特性。但耐氣流沖刷的能力有限,不大于30m/s,抵抗高溫的性能也受到一定的限制<1000-1200度,且成形性不好,適合適用在罩式的上部內襯中,采用了平鋪陶瓷纖維毯與陶瓷纖維模塊相結合、以耐熱金屬穿掛的復合結構爐襯。
優點:耐熱金屬穿掛件埋在陶瓷纖維塊內部,不直接接觸火焰,沒有熱短路,其結構比較科學合理,錨固牢固,抗熱震和機械振動性強,節能效果顯著,施工方便快捷,效果比較滿意。
2)耐火纖維復合預制轉的應用。在加熱罩下部安裝2~3排高速燒嘴,該處內襯要經受高速氣流的沖刷,特別是安裝沿罩體切向布置的燒嘴需要耐火材料具有規定的型狀和便于加工的特點。PMF-300耐火纖維復合預制磚正是具備了上述特性,且同樣保持了纖維的一系列優點。
