衛生陶瓷隧道窯氧化鋁陶瓷纖維模塊保溫方案
時間:2019-01-10 01:54:54 瀏覽:569

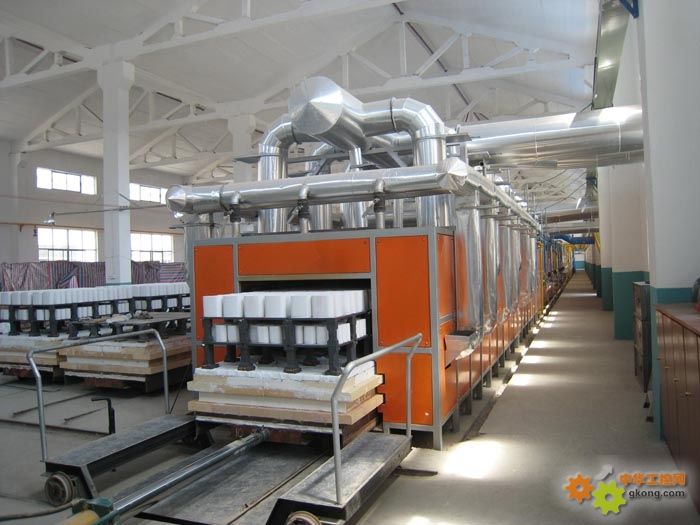

衛生陶瓷隧道窯特點:
(1)采用明焰裸燒工藝。燃燒產物與制品直接接觸,熱交換充分,制品受熱均勻,可以實現低溫快燒。
(2)采用低導熱率、低蓄熱的輕質耐火或隔熱材料。窯墻及窯頂砌體大量使用耐火纖維,窯車襯砌采用輕質、低蓄熱材料及合理的結構,因而使窯爐升、降溫快,保溫奷,窯體外表面及車下溫度低,散熱及蓄熱均少,大大降低了能耗。
(3)窯膛空間結構、斷面構造設計及氣幕等設置合理。采用寬而低的斷面,在優質低耗的前提下,大幅度提高產量。
(4)采用天然氣、液化石油氣或輕柴油等潔凈燃料,選用低生產能力、小功率的高速調溫?zé)?在預熱帶后段和燒成帶中采用多點密集布置和上下交錯布置、分組控制的方式設置燃燒系統。
(5)窯爐的溫度、壓力、氣氛及流量等均采用先進的多變量模糊控制( Fuzzy control,縮寫為FC)結合PID控制的計算機自動控制技術,通過計算機、模糊控制器、可編程序控制器(PLC)和智能儀表,實現高精度的雙回路串級自動調節、控制和管理。
氧化鋁陶瓷纖維模塊保溫方案:
以某公司設計的燒制衛生陶瓷的隧道窯爐為例,窯爐的燒成溫度為1420度,燒成氣氛為還原焰。其預熱帶熱面采用42%-44%的耐火磚,燒成熱面采用的是高鋁輕質磚,如熱面的溫度可達1100-1500度。能耗和保溫效果不盡人意。

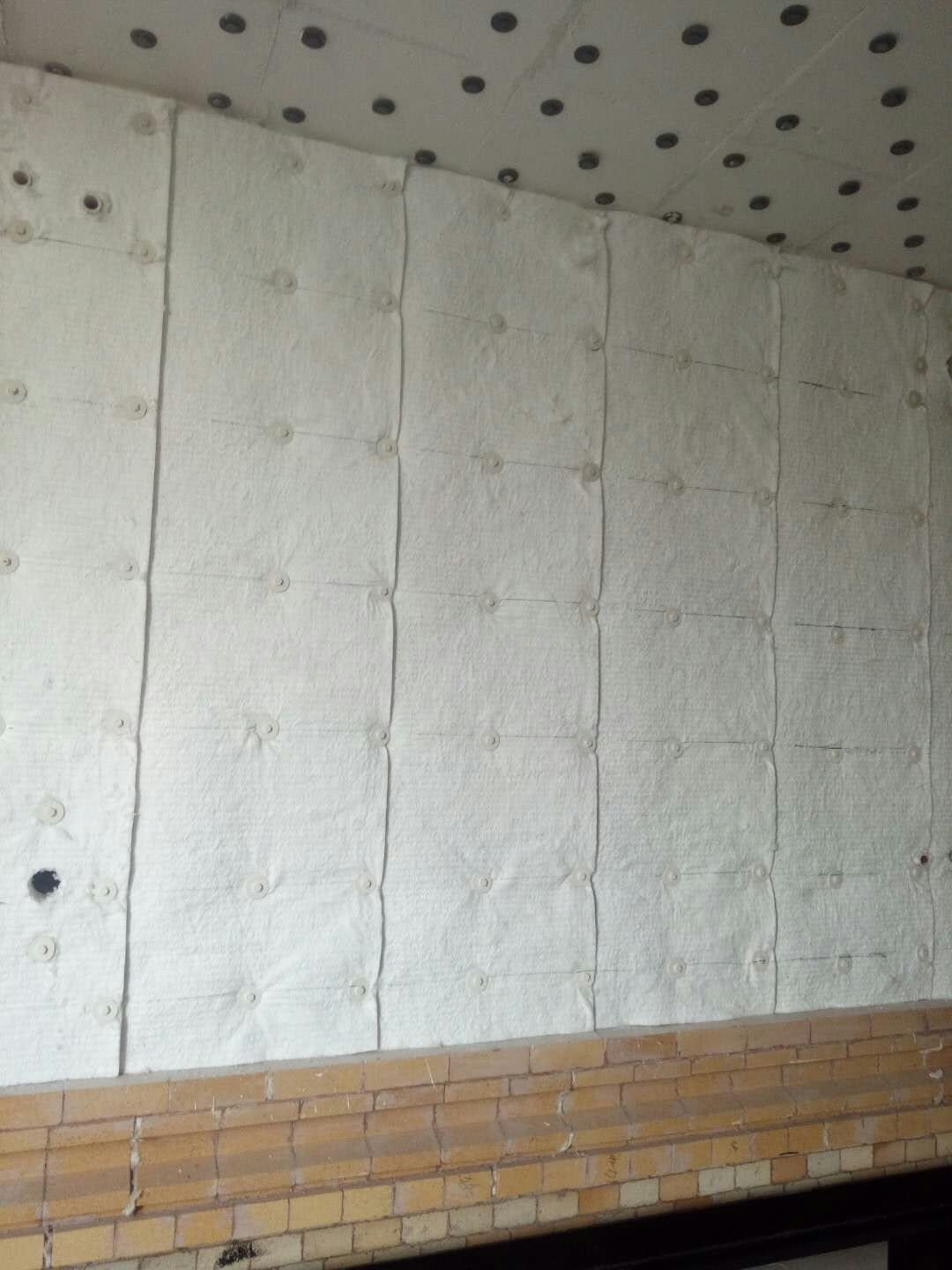

新式間歇窯大量采用耐火纖維做窯墻材料,內襯全部采用氧化鋁含量為98%的陶瓷纖維模塊,使用及溫度可達1600度。保溫效果得到極大改善,外墻散熱溫度低于60度。
氧化鋁陶瓷纖維模塊在建造窯爐方面突出的優點是密度小,采用氧化鋁陶瓷纖維模塊的窯爐,節能效果可以達到30%-50%,又可以實現快速燒成,取得非常高的熱效利用率。另外,氧化鋁陶瓷纖維模塊還具有良好的抗熱震性,很好的高溫化學性,這些也促進了間歇窯爐地位的提升。
